粘鋼膠怎么配比,怎么用

2023-01-30

粘鋼膠
產(chǎn)品類型：結構加固補強材料
產(chǎn)品名稱： 粘鋼膠
產(chǎn)品特征： 建筑結構膠為溶劑類、雙組份、內(nèi)聚反響型結構補強材料。甲組份和乙組份分別貯存，運用時依照甲組份：乙組份=2：1的比例充分混合均勻即可。具有不影響建筑物運用空間，不改動結構件外型，聯(lián)接處受力均勻，內(nèi)聚、粘結和剪切強度較高，耐老化，及疲憊功用優(yōu)異等特征。在同一工程中，根據(jù)施工習氣粘鋼膠和植筋膠具有互相通用性。品種齊全，特有低溫(-5 ~ -10℃)情況下可正常固化的冬期結構膠，保證冬季正常施工。 首要技術功用目標

組 份 甲、乙雙組份 耐溫性（℃/Mpa） 80/18
膠體自身強度 （Mpa） 抗壓 70 混合后密度（g/cm） 1.4 ~ 1.6
抗拉 20 引薦比例（重量比） 甲：乙=2：1
彈性模量 1.2x10? 操作溫度（℃） -5 ~ 40
鋼-鋼粘結強度 （Mpa） 抗剪 22 操作時間（min） 20 ~ 40
拉伸 35
鋼-砼粘接強度 C60混凝土損壞 固化時間（h） 25℃ 3 ~ 6
5℃ 12~36
90天耐濕熱老化鋼—鋼抗剪強度下降百分率<10% 耐水性（100℃煮） （h/Mpa） 72/16
該產(chǎn)品各項功用目標均符合《混凝土結構加固規(guī)劃標準》（GB50367-2006）中A級膠要求
工藝流程： 混凝土和鋼板表面處理→膠體制造→ 粘結→ 加壓固定→ 鋼板表面防腐處理 運用闡明
1. 配膠：現(xiàn)將建筑結構膠的甲、乙兩組份分別攪勻后，再依照甲組份：乙組份=2：1 （重量比）的比例混合攪拌均勻，即可運用。
配膠注意事項
（1） 溫度較低時，要將甲、乙組份在60-80℃的溫水鍋（桶）中溫化，以下降其粘度。（2） 甲、乙組份要分別用容器取得，先取甲組份2份放入準備好的容器中，再取乙組份1份放入，攪拌均勻。 2. 粘鋼：將被粘結鋼板的粘結面處理潔凈，在單調(diào)環(huán)境下將膠涂勻，觸摸、壓下、固定粘結物。 3. 固化：本品適宜在60℃以下施工環(huán)境運用，常溫下初凝時間1.5小時。常溫一天完全固化，負溫、濕潤環(huán)境下也能固化，固化時間恰當延伸。
施工要害

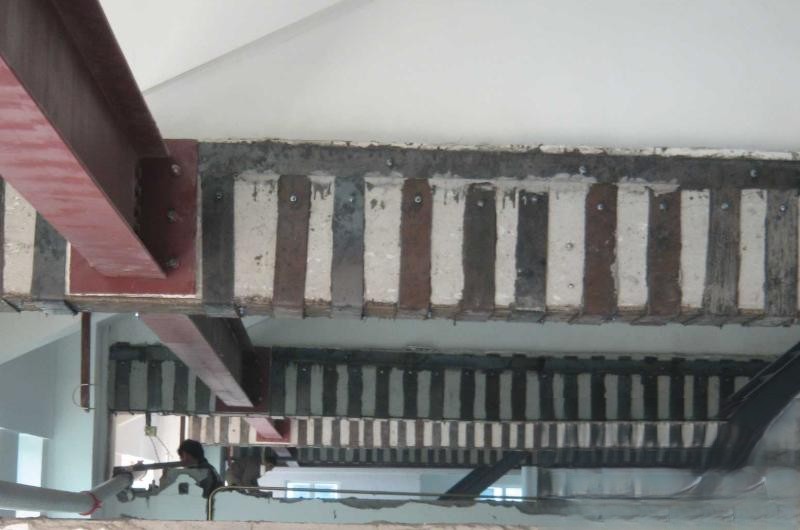

施工前應根據(jù)環(huán)境、溫度、工藝等概括情況試驗調(diào)制最佳配方。用金剛片打磨混凝土表面，直至暴露沙石新面層，再將塵土清洗潔凈。鋼板表面鏟除油污，再打磨粗糙并清洗。混凝土和鋼板每間隔500~1000mm鉆孔，粘上鋼板后用螺栓固定加壓。
包裝、參看用量以及貯存期
甲：20kg/桶 乙：10kg/桶 25℃ 混凝土基面平整 5~7kg/㎡ 保質(zhì)期：十二個月

本文網(wǎng)址：http://www.led-ms.cn/news/company/541.html
